Schlampige Planung und fehlende Schutzmaßnahmen bei Wechselrichter-Installationen führen zu Ertragsverlust, Abschaltungen und Brandrisiken.
Schon ein kleiner Installationsfehler kann Ertrag kosten, die Anlage abschalten oder im schlimmsten Fall ein Brandrisiko schaffen. Wenn ich einen Wechselrichter installiere, achte ich vor allem auf fünf Punkte: Aufstellort, DC-Planung, Schutz und Erdung, Netzanschluss sowie Tests und Monitoring.
Das ist der Kern in einfachen Worten:
Wer das vermeiden will, sollte vor der Montage prüfen, ob Stringspannung, Kabelquerschnitt, Schutzgeräte, VDE-Vorgaben und Monitoring passen. Schon Werte wie > 1.000 V Leerlaufspannung oder zu kleine Leitungen können kritisch werden. Bei einer PV-Anlage mit Stromspeicher, Wallbox und Wärmepumpe wird das noch wichtiger, weil mehrere Systeme zusammenarbeiten müssen.
Kurz gesagt: Ich spare mir später viel Ärger, wenn ich die Planung, den Netzanschluss und die Abnahme von Anfang an sauber mache.

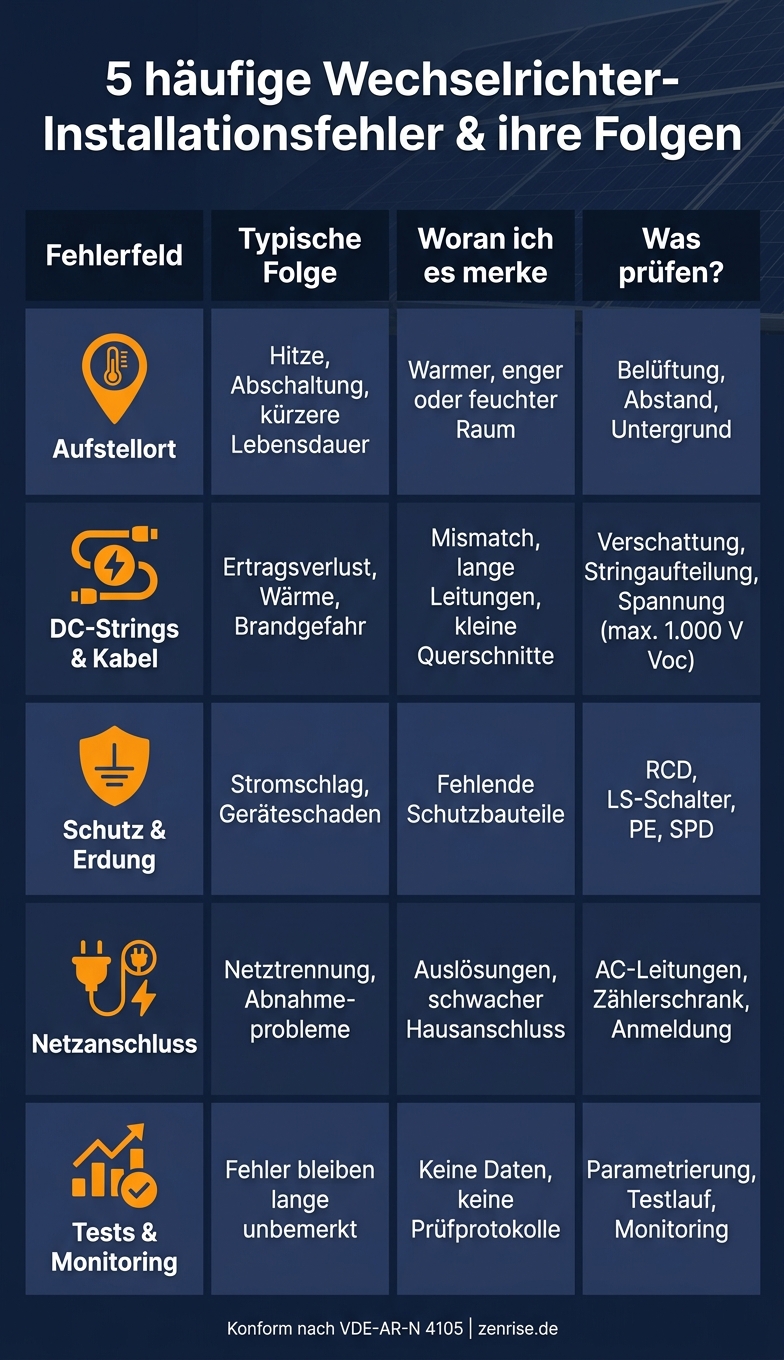

5 häufige Wechselrichter-Installationsfehler & ihre Folgen
| Fehlerfeld | Typische Folge | Woran ich es merke | Was ich direkt prüfen sollte |
|---|---|---|---|
| Aufstellort | Hitze, Abschaltung, kürzere Lebensdauer | warmer, enger oder feuchter Raum | Belüftung, Abstand, Untergrund |
| DC-Strings & Kabel | Ertragsverlust, Wärme, Brandgefahr | Mismatch, lange Leitungen, kleine Querschnitte | Verschattung, Stringaufteilung, Spannung |
| Schutz & Erdung | Stromschlag, Geräteschaden | fehlende Schutzbauteile | RCD, LS-Schalter, PE, SPD |
| Netzanschluss | Netztrennung, Abnahmeprobleme | Auslösungen, schwacher Hausanschluss | AC-Leitungen, Zählerschrank, Anmeldung |
| Tests & Monitoring | Fehler bleiben lange unbemerkt | keine Daten, keine Prüfprotokolle | Parametrierung, Testlauf, Monitoring |
Damit ist klar, wo die häufigsten Schwachstellen liegen - und worauf ich bei der Installation zuerst schaue.
Der häufigste Fehler ist ein schlecht gewählter Aufstellort. Das klingt erst mal nach einem kleinen Detail, wirkt sich aber direkt auf Lebensdauer und Leistung aus.
Feuchte Räume, schlechte Belüftung und eine brennbare Umgebung erhöhen das Risiko von Überhitzung und Schäden.
Ist die Umgebungstemperatur zu hoch, sinkt die Leistung. Deshalb muss der Aufstellort trocken, gut belüftet und normkonform sein.
Der Wechselrichter gehört an einen trockenen, gut belüfteten Ort. Wichtig sind freie Luftwege, genug Abstand zu brennbaren Materialien und ein tragfähiger Untergrund. Auch die Montage und die Dokumentation sollten in Fachhand liegen.
Nach dem passenden Aufstellort kommt der Teil, der oft über den späteren Ertrag und die Sicherheit entscheidet: die elektrische Planung.
Ein schlecht geplanter DC-String kann die Leistung der ganzen PV-Anlage drücken. Werden Module mit anderer Ausrichtung, anderer Neigung oder anderer Verschattung in denselben String gepackt, entstehen Mismatch-Verluste.
Das klingt erst mal nach einem Ertragsproblem. In der Praxis kann daraus aber auch ein Sicherheitsproblem werden.
Falsch dimensionierte DC-Kabel zählen zu den wichtigsten Ursachen für elektrische Brände in PV-Anlagen. Sind Leitungen zu dünn ausgelegt, können sie sich unter Last stark erhitzen. Genau da wird’s heikel: Die Anlage verliert nicht nur Leistung, sie kann auch zur Gefahr werden.
Ausrichtung, Neigung und Verschattung bestimmen, wie viel ein String am Ende liefert. Vor allem Verschattung kann den Jahresertrag spürbar senken und damit auch den Eigenverbrauch schwächen.
Man kann sich das ein bisschen wie eine Lichterkette vorstellen: Wenn ein Teil nicht sauber mitspielt, leidet nicht nur ein einzelnes Modul, sondern der ganze String.
DC-Verkabelungen müssen nach VDE-Normen auf Strom und Spannung des Strings ausgelegt sein. Das ist kein Papierkram für die Ablage, sondern ein direkter Teil der sicheren Anlagenplanung.
Vor der Installation sollten Verschattung, Stringaufteilung und Leitungsquerschnitte geprüft werden. Module mit anderer Ausrichtung oder Neigung gehören in getrennte Strings. Außerdem müssen alle DC-Leitungen geprüft und dokumentiert werden.
Die Ausführung sollte ein zertifizierter Elektromeisterbetrieb übernehmen.
Nach der DC-Verkabelung kommt der Teil, der im Ernstfall den Unterschied macht: die Schutztechnik. Sauber geplante Leitungen allein reichen nicht. Wenn passende Schutzeinrichtungen fehlen oder die Erdung nicht sauber umgesetzt ist, bleibt die PV-Anlage unsicher. Selbst korrekt dimensionierte Kabel helfen wenig, wenn die Schutzkette Lücken hat.
Fehlen Fehlerstromschutzschalter (RCD) oder Leitungsschutzschalter, steigt das Risiko für Überlastungen, elektrische Brände und Stromschläge. Auch eine unzureichende Erdung ist ein Problem, weil Fehlerströme dann nicht sicher abgeleitet werden.
Das schützt nicht nur Personen. Es hilft auch dabei, teure Ausfälle an der Anlage zu vermeiden.
Schutzeinrichtungen sichern nicht nur Menschen ab, sondern auch die Technik selbst. Sind Kabel und Leitungen falsch dimensioniert oder fehlen geeignete Schutzschalter, kann der Wechselrichter überlastet werden oder früher ausfallen. Jede ungeplante Stillstandszeit drückt direkt den Ertrag. Anders gesagt: Was bei der Schutztechnik fehlt, zeigt sich oft später bei Leistung und Verfügbarkeit.
RCD, Leitungsschutzschalter und Erdung müssen nach VDE ausgelegt, montiert und geprüft werden.
| Komponente | Funktion | Folgen |
|---|---|---|
| Erdung | Ableitung von Fehlerströmen | Stromschlaggefahr, Geräteschäden |
| RCD | Erkennung von Leckströmen | Erhöhtes Brand- und Personenrisiko |
| Leitungsschutzschalter | Schutz vor Überlast | Kabelbrand, Wechselrichterschaden |
| Prüfung und Dokumentation | Nachweis der korrekten Ausführung | Mängel bleiben unentdeckt |
Gerade Prüfung und Dokumentation werden oft als Papierkram abgetan. Das ist ein Fehler. Ohne diesen Nachweis bleiben Mängel leicht verborgen - und genau das kann später teuer oder sogar gefährlich werden.
Sind DC-Seite, Schutztechnik und Erdung geprüft, kommt der heikle Teil: der AC-Anschluss ans Stromnetz. Genau hier zeigt sich, ob die Anlage sicher einspeist und im Alltag sauber läuft.
Zu knapp ausgelegte AC-Leitungen können unter Last heiß werden. Ist der Hausanschluss nicht stark genug oder wurden Schutzorgane falsch eingebaut, wird es schnell heikel: Es drohen Brand, Stromschlag und ungeplante Abschaltungen.
Fehler beim Netzanschluss sorgen oft dafür, dass Schutzgeräte auslösen und die Anlage zeitweise vom Netz geht. Jede dieser Unterbrechungen senkt die Einspeisung und damit auch den Ertrag.
In Deutschland müssen PV-Anlagen VDE-konform angeschlossen und beim Netzbetreiber angemeldet werden. Fehlt das, kann die Einspeisung abgelehnt werden. Deshalb gehört dieser Teil der Arbeit in die Hände eines zertifizierten Elektromeisterbetriebs.
| Maßnahme | Warum wichtig |
|---|---|
| Hausanschluss prüfen | Zusätzliche Lasten sicher aufnehmen |
| AC-Leitungen korrekt dimensionieren | Überhitzung und Brandgefahr vermeiden |
| Zählerschrank modernisieren | Technische Anschlussanforderungen erfüllen |
| Anmeldung beim Netzbetreiber | Formale Voraussetzung für die Inbetriebnahme |
Erst danach startet die Inbetriebnahme mit Konfiguration und Testläufen.
Nach dem Netzanschluss kommen Monitoring, Parametrierung und Testlauf. Erst dann zeigt sich im Alltag, ob die Anlage sauber und stabil arbeitet.
Wer RCDs nicht prüft, Spannungs- und Frequenzgrenzen falsch setzt oder Tests ganz weglässt, geht ein unnötiges Risiko ein. Das kann Brände und Stromschläge begünstigen, Haftungsfragen nach sich ziehen und dazu führen, dass sich die Anlage ohne Grund vom Netz trennt.
Ohne Monitoring bleiben Störungen oft lange unsichtbar. Ein defekter String oder ein abgeschalteter Wechselrichter kann dann tagelang oder sogar wochenlang unbemerkt bleiben. Auch falsch eingebundene Speicher und Wallboxen drücken die Eigenverbrauchsquote. Auf dem Papier wirkt alles okay, in der Praxis geht jedoch Ertrag verloren.
Die Inbetriebnahme muss nach VDE geprüft, protokolliert und beim Netzbetreiber abgeschlossen werden.
| Schritt | Risiko bei Auslassung | Gegenmaßnahme |
|---|---|---|
| Abnahmetest nach VDE | Brand, Stromschlag | RCDs und Leitungen prüfen |
| Parameterkonfiguration | Netztrennung, suboptimaler Ertrag | Spannungs- und Frequenzgrenzen korrekt setzen |
| Monitoring-Einrichtung | Unentdeckte Ausfälle, Ertragsverlust | Monitoring einrichten und Zugriff übergeben |
| Anmeldung beim Netzbetreiber | Bußgelder, Netzabkopplung | Netzbetreiber-Anmeldung abschließen |
| Dokumentation | Garantie- und Haftungsprobleme | Prüfprotokoll übergeben |
Die folgende Tabelle zeigt die häufigsten Fehler im Überblick.
Die folgende Übersicht bringt die fünf typischen Fehlerbilder aus der Praxis auf den Punkt und zeigt die wichtigsten Warnsignale. Die Tabellen fassen die häufigsten Fehler, ihre Folgen und passende Gegenmaßnahmen knapp zusammen. Die Richtwerte basieren auf üblichen Planungswerten und den geltenden VDE-Anforderungen.
| Merkmal | Korrekte Ausführung | Fehlerhafte Ausführung | Risikoniveau |
|---|---|---|---|
| Stringspannung | Innerhalb des MPPT-Bereichs des Wechselrichters (z. B. 150 V–800 V) | Überschreitung der maximal zulässigen Voc (z. B. > 1.000 V) | Kritisch (Wechselrichter-Ausfall, Brandgefahr) |
| Kabelquerschnitt | 6 mm² bei langen Leitungswegen und höheren Strömen | 2,5 mm² oder für den tatsächlichen Strom zu klein ausgelegt | Hoch (Überhitzung, Ertragsverlust) |
| Kabelführung | UV-beständig, mechanisch geschützt, getrennte +/−-Führung | Lose verlegt, ungeschützt, unnötig lange Leiterschleifen | Mittel (Isolationsfehler, Lichtbogengefahr) |
| Normkonformität | Geprüft, dokumentiert, abgenommen | Nicht konform, fehlende RCDs oder Überspannungsschutz | Hoch (Abnahme- und Haftungsrisiko) |
Schon an diesen vier Punkten sieht man, wo es oft schiefläuft: zu hohe Stringspannung, zu kleine Kabel, schlampige Leitungsführung oder fehlende Schutzbauteile. Auf dem Papier wirkt das manchmal wie ein Detail. In der Anlage kann genau daraus aber ein teurer oder sogar gefährlicher Fehler werden.
Gerade beim Überspannungsschutz hängt viel an der Schutzkette auf DC- und AC-Seite. Wenn nur eine Seite abgesichert ist, bleibt die andere ein offenes Einfallstor.
| Schutzkonzept | Enthaltene Komponenten | Schutzwirkung | Normstatus |
|---|---|---|---|
| Kein SPD | Nur Leitungsschutzschalter | Kein Schutz gegen atmosphärische Überspannungen | Nicht konform |
| Nur AC-seitiger SPD | Typ-2-Ableiter im AC-Unterverteiler | Schutz gegen netzseitige Überspannungen; DC-Seite bleibt ungeschützt | Unzureichend für PV |
| Koordinierter DC+AC-Schutz | Typ-1/2-Ableiter DC- und AC-seitig + PE-Potenzialausgleich | Schützt Wechselrichter, Speicher und Gebäudetechnik | Konform / empfohlen |
Der Unterschied ist simpel: Nur ein Teil-Schutz reicht bei PV-Anlagen oft nicht aus. Ein abgestimmtes Schutzkonzept mit DC- und AC-seitigen Ableitern plus PE-Potenzialausgleich deckt die neuralgischen Punkte der Anlage ab. Genau dort trennt sich saubere Planung von einer Lösung, die nur auf den ersten Blick ordentlich aussieht.
Die fünf Hauptfehler betreffen den Aufstellort, die DC-Planung, die Schutztechnik, den Netzanschluss und fehlende Inbetriebnahmeprüfungen. Der Knackpunkt: Diese Fehler sollten nicht erst auf der Baustelle auffallen, sondern schon vor der Montage ausgeschlossen werden.
Eine saubere Planung nach Herstellervorgaben und die Einhaltung der VDE-AR-N 4105 sind die Basis für einen sicheren Betrieb, für Garantieansprüche und für die Anmeldung beim Netzbetreiber.
In der Praxis bedeutet das vor allem eins: Abschlussprüfung vor der Inbetriebnahme. Gerade bei Anlagen mit Speicher, Wallbox und Smart-Home-Anbindung ist eine professionelle Abschlussinspektion durch einen zertifizierten Elektromeisterbetrieb besonders wichtig – und zwar vor der Inbetriebnahme, nicht erst danach.
Zenrise plant und installiert PV-, Speicher-, Lade- und Smart-Home-Systeme als Komplettlösung.
Kritisch wird die Stringspannung dann, wenn Grenzwerte des Wechselrichters überschritten werden oder die Sicherheit bei der Installation leidet. Am Wechselrichter dürfen Anschlüsse nur von einem konzessionierten Elektroinstallateur ausgeführt werden, da Spannungen von mehr als 125 Volt auftreten können.
Eine fachgerechte Planung sorgt dafür, dass Module und Wechselrichter elektrisch sauber zusammenpassen. So bleibt die Betriebssicherheit der Anlage erhalten.
Bei der Installation eines Wechselrichters und der dazugehörigen Photovoltaik-Anlage sind VDE-konforme Schutzschalter sowie Fehlerstromschutzschalter (RCD) Pflicht. Diese Bauteile müssen die Vorgaben der DIN VDE 0100 erfüllen, damit die elektrische Anlage sicher arbeitet.
Zenrise achtet bei Planung und Installation darauf, dass Schutzmaßnahmen und Erdung den aktuell gültigen VDE-Normen entsprechen.
Monitoring ist wichtig, weil es die Leistung Ihrer Photovoltaikanlage laufend im Blick behält und zeigt, ob das System so arbeitet, wie es soll. Das hat einen klaren Vorteil: Störungen fallen früh auf und können behoben werden, bevor größere Energieverluste entstehen.
Außerdem hilft Monitoring dabei, den Energieertrag zu verbessern. Gleichzeitig lässt sich der Eigenverbrauch durch eine genaue Steuerung der Energieflüsse besser abstimmen. So sehen Sie nicht nur, was Ihre Anlage produziert, sondern auch, wo sich noch mehr aus dem System holen lässt.
